Установочные команды для размеров
Существует ряд способов задать установки для размеров. Часть этих способов предполагает задание параметров в диалоговом окне и, следовательно, неудобна для использования в макропрограммах. Другая часть – наоборот предполагает задание параметров только в командной строке.
dimpar
dimpar
Команда позволяет задать ряд установочных параметров для размеров в диалоговом окне, изображенном на рисунке. Поскольку данная команда использует диалоговое окно, применять эту команду в макропрограммах не рекомендуется.
dimgcoeff
dimgcoeff <N>
Команда устанавливает масштаб графических элементов равным <N>. Это тот масштаб, на который умножаются все (созданные и будущие) размеры текста, размерных стрелок, штриховки, типов линий и пр. После изменения масштаба графических элементов, изображение необходимо регенерировать.
dimvcoeff
dimvcoeff <N>
Команда устанавливает масштаб измеряемых расстояний равным <N>. Это тот масштаб, на который умножаются все (созданные и будущие) величины размеров. После изменения масштаба измеряемых расстояний, изображение необходимо регенерировать.
dimdefarrow
dimdefarrow <N>
Команда устанавливает тип размерной стрелки по умолчанию равным <N> (от 0 до 15) согласно рисунку.
dimarrows
dimarrows auto | [-]<N1> [-]<N2>
Команда устанавливает текущий тип размерных стрелок в соответствии с параметрами <N1> (тип стрелки слева) и <N2> (тип стрелки справа). При этом, если величины параметров отрицательные, то стрелки рисуются внутрь размера. Если положительные – наружу. Если значение параметра равного нулю – стрелка не рисуется. Ключ auto осуществляет возврат к использованию стрелок «по умолчанию».
dimarrlen
dimarrlen <L>
Команда устанавливает длину размерной стрелки равной <L>.
dimarrext
dimarrext <L>
Команда устанавливает длину хвостика размерной линии равной '<L>.
dimextin
dimextin <L>
Команда устанавливает недовод выносных линий до измеряемых точек равным <L>.
dimextout
dimextout <L>
Команда устанавливает возвышение выносной линии за размерную линию равным <L>.
dimlnflags
dimlnflags <N>
Команда устанавливает режим отображения размерной и выносных линий согласно маске <N> (см. таблицу).
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
dimtext
dimtext <Type> <Text1>[<Text2> [<Text3> [<Text4>]]] done
Команда устанавливает текст в размере. Вызывается перед простановкой размера.
<Type> — тип размера:
- 0 — линейный,
- 1 — угловой,
- 2 — радиальный,
- 3 — диаметральный.

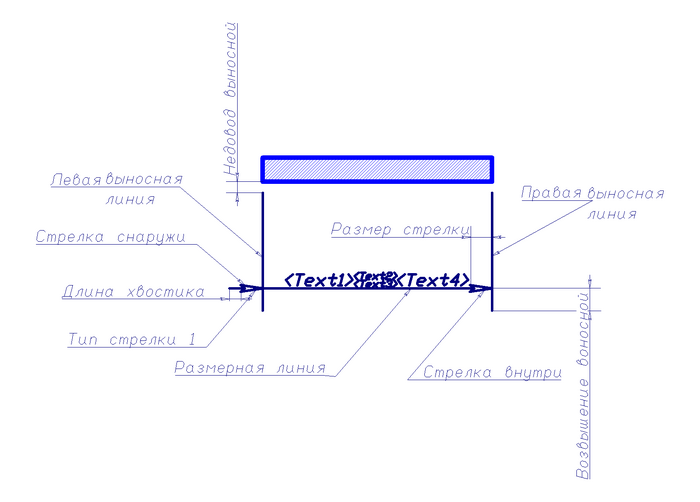

<Text1>, <Text2>, <Text3>, <Text4> — текстовые выражения, согласно рисунку. Если вместо параметра <Text1> указать константу “<>”, то будет отображаться измеренное значение размера.
Пример:
dimtext 0 "Text1" done dimtext 0 "<>" done // Сбросить предыдущую установку.
dimtprec
dimtprec <T>
Команда устанавливает точность отображения значений размеров. Параметр <T> задаёт величину округления истинного размерного значения.
Пример:
dimtprec 0.1; // Округление до одной десятой dimtprec 0.01; // Округление до одной сотой dimtprec 10; // Округление до десяти dimtprec 2; // Округление до двух (только чётные значения)
adimtformat
adimtformat <Type>
Команда устанавливает формат измерения углов согласно параметру <Type>.
- 0 – радианы,
- 1 – градусы,
- 2 – градусы, минуты,
- 3 – градусы, минуты, секунды.
dimtplace
dimtplace auto | center | left | right
Команда устанавливает тип размещения размерного текста (автоматически, в центре, слева, справа).
dimtcoeff
dimtcoeff <K>
Команда устанавливает отношение высоты допусков (<Text2>, <Text3>) к высоте основного текста <Text1> (см. рисунок выше).
